Isomec · ISOCOP 5G Serie

ISOCOP 5G Dachpaneele
Selbsttragend ab 7% Neigung

Bewährtes Industrie-Dachpaneel mit Feder-Nut-Verbindung (5G-Profil). CE-zertifiziert EN 14509. Für Industrie-, Gewerbe- und Landwirtschaftshallen.

Das ISOCOP 5G Profil

Das ISOCOP 5G ist das meistverkaufte selbsttragende Dachsandwichpaneel für den Industrie- und Gewerbebau. Die integrierte Feder-Nut-Verbindung (5G-Profil) ermöglicht einfache Montage und sichere Abdichtung.

  • Selbsttragend – geeignet für große Spannweiten
  • Mindestneigung 7% (ca. 4 Grad)
  • Integrierte Feder-Nut-Verbindung (5G-Profil)
  • Overlapping für große Längen verfügbar (80–300 mm)
  • CE-zertifiziert nach EN 14509
  • PUR (B2) Standard · PIR (B1) auf Anfrage
  • 30 Jahre Garantie · MP20-Beschichtung
Preis berechnen B2B-Zugang anfordern

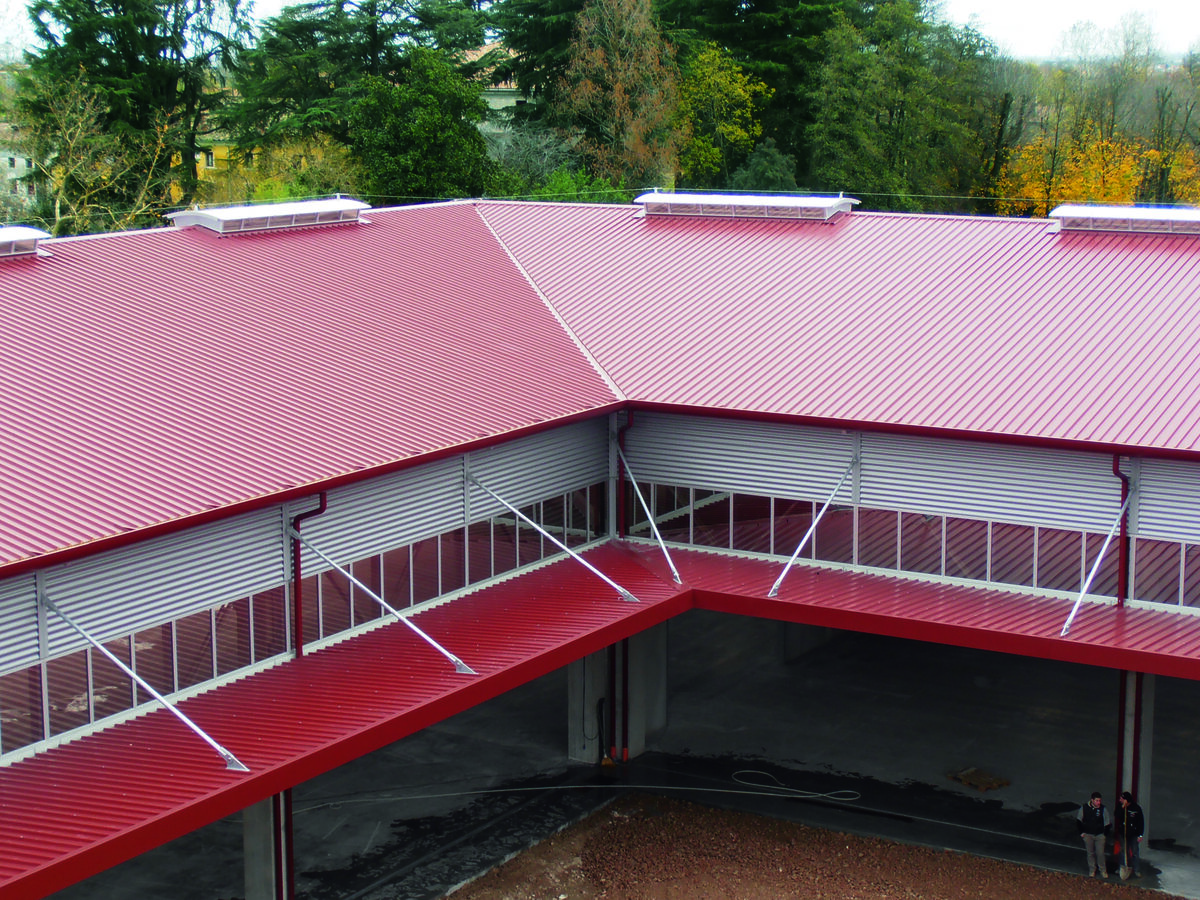

ISOCOP 5G Dachpaneele auf Industriehalle

Querverbindung nach Dachneigung

Neigung Prozent Min. Überdeckung
5°8,7%30 cm
10°17,6%25 cm
18°32,5%20 cm
25°+46,6%+15 cm

Doppia sigillatura (doppelte Abdichtung) bei Querverbindungen empfohlen. Overlapping D = 80–300 mm gegen Wärmedehnung.

ÖNORM B 3691 (AT) Mindestneigung ISOCOP 5G: 7% (4 Grad) laut Herstellervorschrift und ÖNORM für geneigte Dächer.

Technische Daten ISOCOP 5G

Grundlage: 0,5 + 0,5 mm Bleche, PUR3-Kern

Stärke (mm) U-Wert (W/m²K) Gewicht (kg/m²) Max. Länge Breite (mm) m²/voller LKW
300,739,9012 m1.0001.197
400,5510,3012 m1.0001.034
500,4410,7012 m1.000870
600,3711,2012 m1.000762
800,2811,9012 m1.000598
1000,2212,7012 m1.000490
1200,1913,5012 m1.000435
1500,1514,7012 m1.000380

Montage-Reihenfolge Dach

Befestigung (lt. Isomec Handbuch)

  • Metallunterkonstruktion: Selbstschneidende Schrauben 6,3 mm + Kappe + Dichtung
  • Beton: Mechanische Dübel + versenkter Kopfschraube
  • Holz: Holzschrauben 6,3 mm + Kappe (KEINE selbstformenden Schrauben!)
  • Nahtbefestigung: Nieten min. 3,8 mm oder Schrauben min. 4,2 mm
  • First und Traufe: Jede Sicke befestigen
  • Windlast: Schraubenanzahl wird vom Schraubenlieferanten berechnet

Wichtige Hinweise

  • Elektrolytische Trennung bei ungleichen Metallen (PVC-Dichtung)
  • Paneele von Traufe und Dachkopf starten – Seitenüberlappung entgegen Windrichtung
  • An First: Schaumstoff/Mineralwolle in V-Spalt füllen
  • Schutzfolie sofort entfernen nach Montage
  • Metallspäne nach Schnitt entfernen!
  • Schneeschutzgitter bei 20–60° Neigung und Schneelage
Schneelast Graz (AT) ~1,0–1,5 kN/m² (Lastzone 2). Pfettenabstand: Traglastnachweis je Stärke und Schneelast erforderlich. Statiker einbinden!

ISOCOP 5G Dachpaneele — Preis sofort

Fläche, Stärke, Dachneigung eingeben — Preis inkl. Fracht sofort im Konfigurator.

Konfigurator öffnen
